BCL Manufacturing Inc

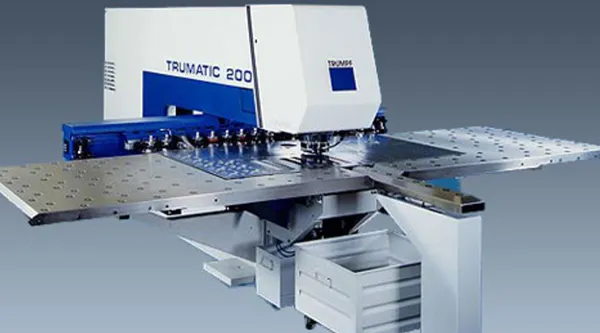

CNC Punch Press

GENERAL SPECIFICATIONS

Capacity:                                                                 22 Ton

Maximum Sheet Thickness:                            1/4″ (Mild Steel)

Maximum Sheet Size:                                        50″ x 80″

(with Repositioning):                                        50″ x 160″

Maximum Workpiece Weight:                      330 Lbs

Number of Stations:                                          15

Maximum Punch Diameter:                             3″

Average Tool Change Time:                           1.5 sec to 6.5 sec

Minimum Programmable Increments:            0.004″

Maximum Hit Rate:                                          1″ @ 265 SPM

Nibbling:                                                              420 SPM

X-Axis Max Positioning:                                2400 IPM

Y-Axis Max Positioning:                                 1600 IP
